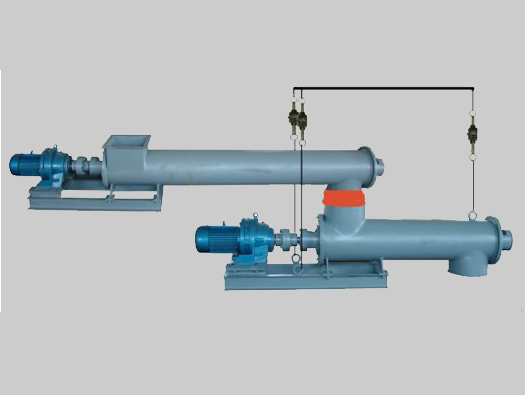

螺旋鉸刀計量秤的支承安裝方式主要分為：懸浮吊掛方式支承安裝方式兩種。 懸浮吊掛安裝秤體又可分為兩種：一種是在三條繞性吊件中均設稱重傳感器，即其前端（出料端）設一只稱重傳感器，后端（進料端）設兩只稱重傳感器。螺旋秤體整體吊掛稱重，故稱“全荷式螺旋秤”。另一種是后端兩吊件中不設稱重傳感器，只在前端吊件中設一只稱重傳感器，稱“懸臂式吊裝螺旋秤”。 為了保障螺旋秤體位置穩定，后端兩條撓性吊件需與鉛直方向呈6°~10°角向外傾斜安裝。如果吊件中不設稱重傳感器時，吊件與鉛直方向向外傾斜呈150角左右越佳，以使螺旋秤體位置越加穩定。 懸吊安裝螺旋秤，結構簡單，安裝方便，應用較多。但由于螺旋秤體的左右、前后方向處于自由浮動狀態。所以，對震動很敏感，要求承重吊掛點基礎相當穩固、基點和周邊無明顯震動，必要時需在吊掛基點設置減震措施，秤體前后左右方向嚴禁外力干擾。 目前全荷式螺旋秤吊掛點的位置常常不夠講究，稱重系統皮重較大，物料負荷信號較小，影響稱重靈敏度。進料口中料柱負荷波動變化和進料沖擊對計量精度有明顯影響，設計選用時應足夠重視。懸臂式吊掛螺旋鉸刀計量秤后端兩掛點設計在進料口中心兩側，吊件上不設稱重傳感器，只做為螺旋秤體的支撐點。從而平衡掉部分皮重，進料口中料柱負荷變化和進料沖擊完全由支撐點承受，對計量精度基本沒有影響。 由于后端兩吊掛件向外傾斜角度較大，利于螺旋秤體位置穩定。前端稱重吊掛點設在負荷越大的黃金測量點上，只設一只稱重傳感器，利于負荷信號越大，靈敏度較高，稱重測量穩定性越高。所以，懸臂式吊掛螺旋秤有更多的優點。 支座支承螺旋秤，有軸承（包括軸耳）支承和簧片支承兩種。支座支承螺旋秤體位置穩固、抗震穩定性好，對環境適應性較強，前端只設一只稱重傳感器，在負荷測量方面，具有前文懸臂式吊掛螺旋秤的整體優點。 但設備結構和安裝相對復雜，價格較高。簧片支承結構簡單，不怕粉塵、抗震和減震性好，靈敏度高，長期穩定性好，不需維護，尤其X結構簧片，兩片承載均衡，對進料口中料柱負荷變化和進料沖擊越不敏感，長期穩定穩定性高。但對簧片的材質和加工質量要求較高，否則可能產生負面作用。總之，支座支承的螺旋鉸刀計量秤應屬較佳的結構方式。
